Создание и конфигурация Tier-0 шлюза - динамическая маршрутизация
Пример конфигурация пограничного шлюза с динамической маршрутизацией.
Шаг 1. Создаем T0-шлюз в NSX-T Manager

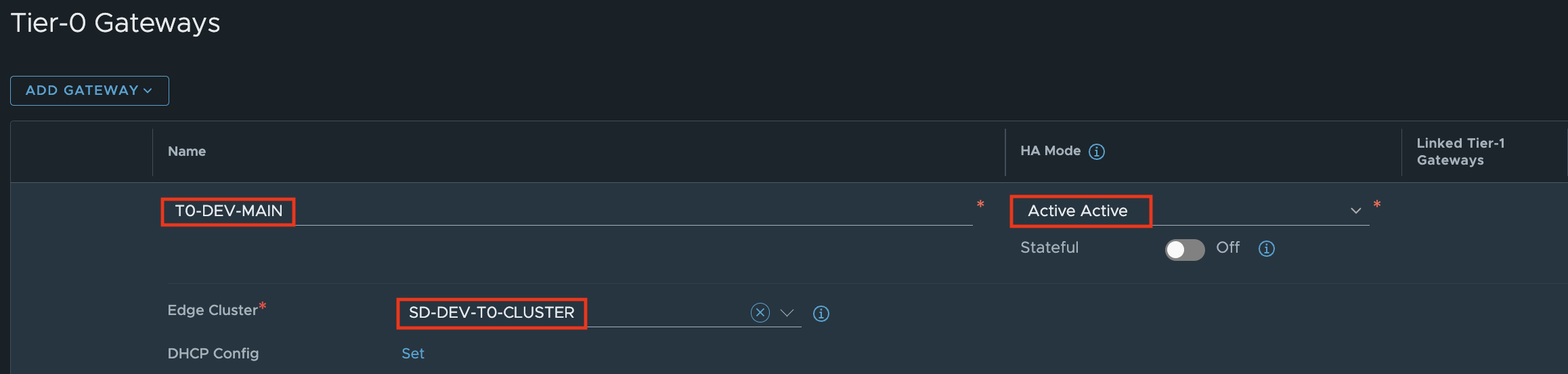

Переходим в Networking > Tier-0 Gateways > Add Tier-0 gateway.
Задаём режим доступности active/active, в active/active режиме трафик распределяется по всем участникам.
Выбираем нужный edge-кластер.
Шаг 2. Настраиваем перераспределение маршрута
Перераспределение маршрутов позволяет сети, использующей один протокол маршрутизации, динамически маршрутизировать трафик на основе информации, полученной от другого протокола маршрутизации. Пока не создан единый протокол маршрутизации, управляющий остальными, существует необходимость в том, чтобы несколько протоколов маршрутизации мирно сосуществовали в одной сети, к примеру OSPF и EIGRP. Сценарий, при котором маршруты, известные протоколу OSPF, необходимо объявить в часть сети, работающей под управлением EIGRP, и наоборот возможет при использовании Route Re-Distribution.

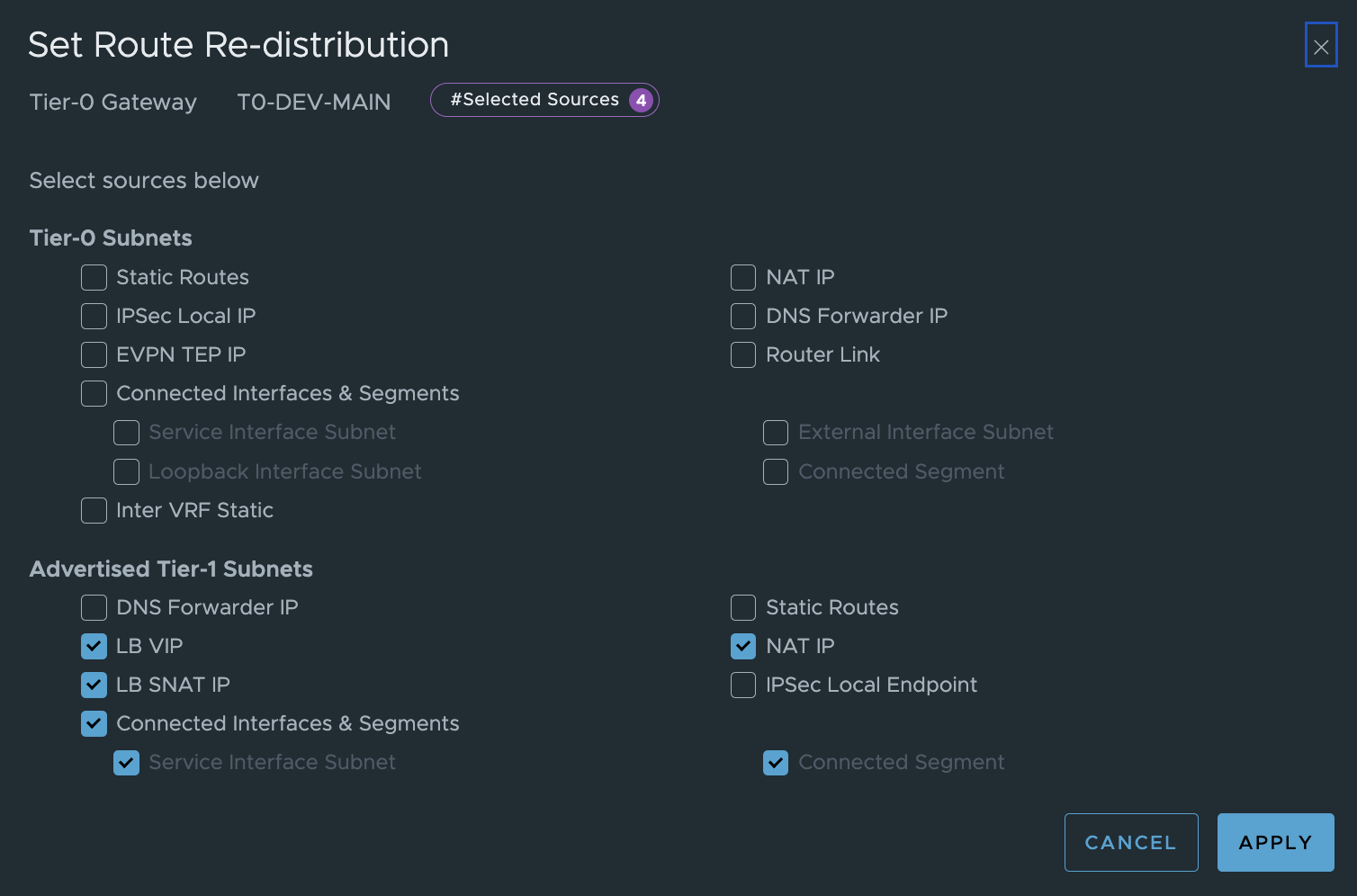

Route Re-Distribution > Set route re-distribution > выбираем Tier-0 subnets и Advertised Tier-1 subnet
Шаг 3. Добавляем интерфейсы аплинков

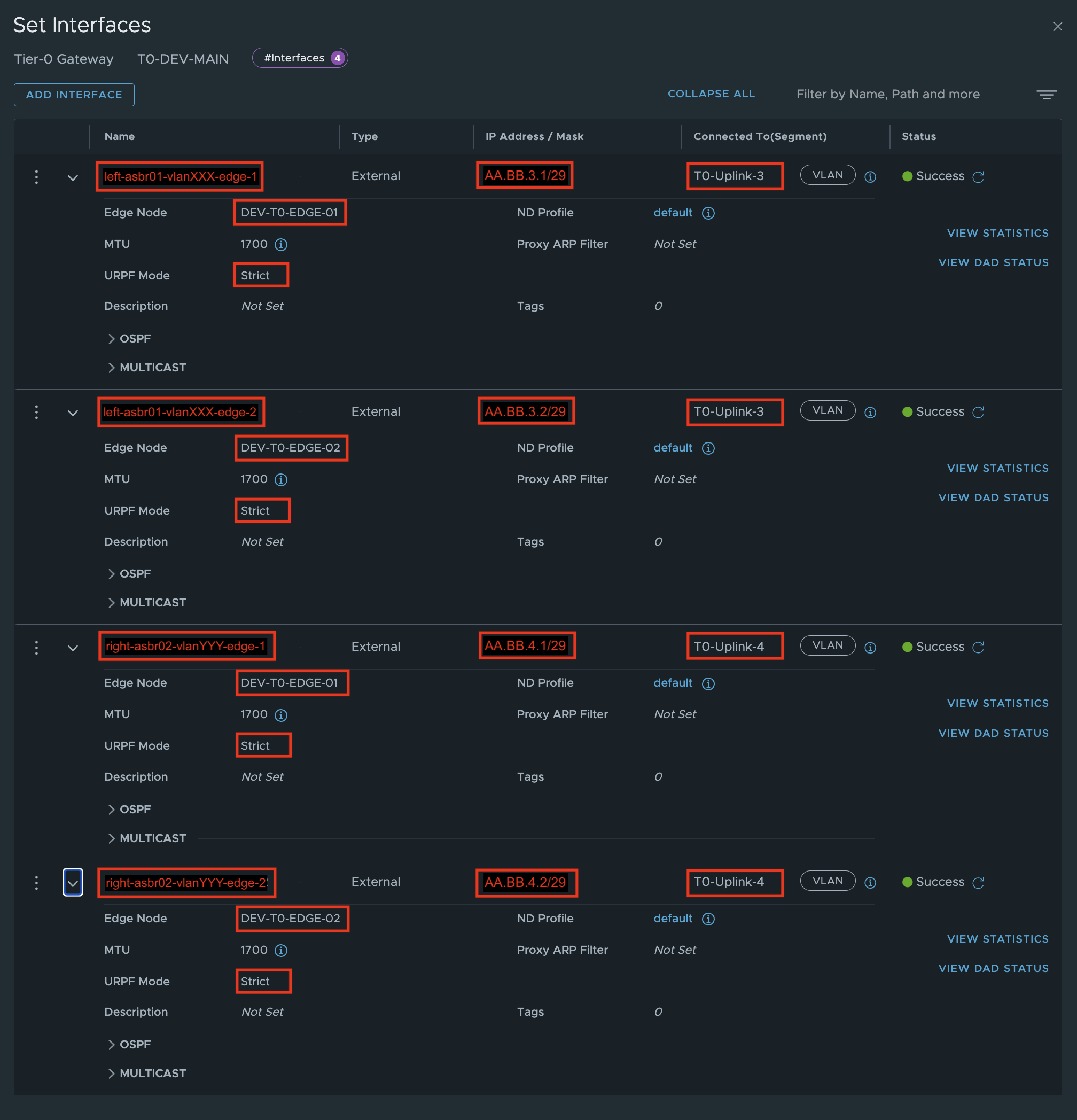

Создаём интерфейсы для поднятия BGP-сессий, каждый в своём VLAN-сегменте, сеть не меньше /30.
| Name | Type | IP Address / Mask | Connected to (Segment) | Edge Node | MTU | VLAN |
|---|---|---|---|---|---|---|
left-asbr01-vlanXXX-edge-1 |
External | AA.BB.3.1/29 |
T0-Uplink-3 |
DEV-T0-EDGE-01 | 9000 | XXX |
left-asbr01-vlanXXX-edge-2 |
External | AA.BB.3.2/29 |
T0-Uplink-3 |
DEV-T0-EDGE-02 | 9000 | XXX |
right-asbr02-vlanYYY-edge-1 |
External | AA.BB.4.1/29 |
T0-Uplink-4 |
DEV-T0-EDGE-01 | 9000 | YYY |
right-asbr02-vlanYYY-edge-2 |
External | AA.BB.4.2/29 |
T0-Uplink-4 |
DEV-T0-EDGE-02 | 9000 | YYY |
Шаг 4. Список IP-префиксов

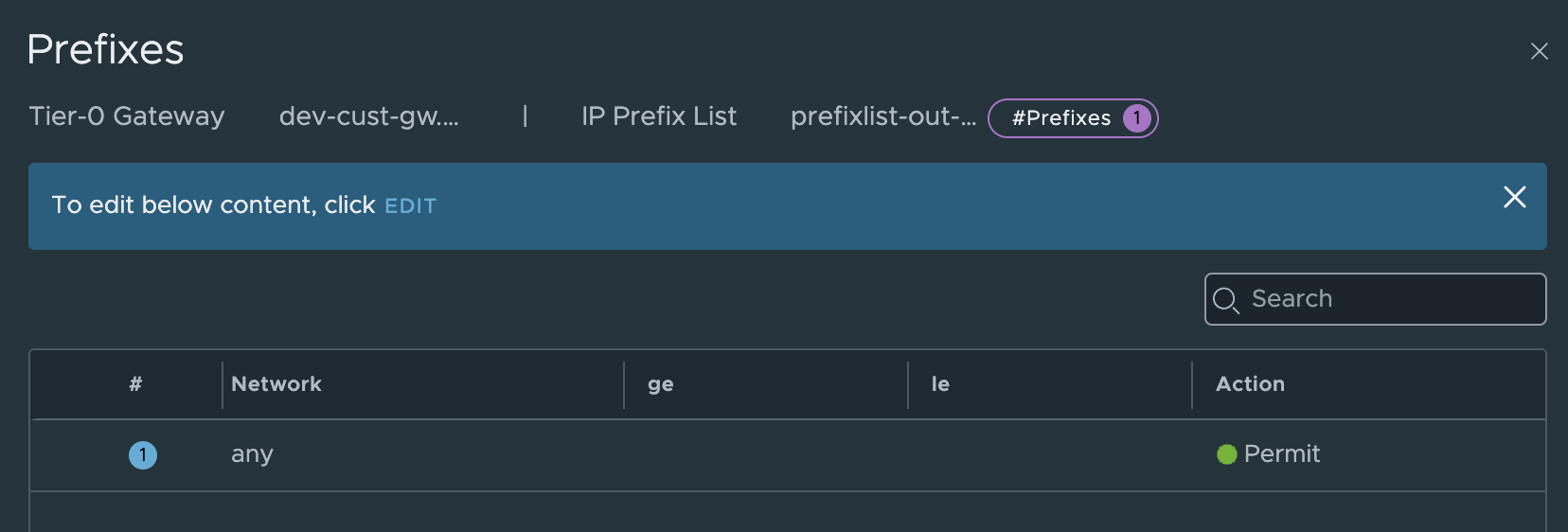

Для управления обменом маршрутной информацией создаём правило для IP-префиксов и разрешаем для всех.
Routing > IP prefix list > Set IP prefix list
Шаг 5. Создаём карту маршрута
С помощью карт маршрутов (у других вендоров они могут называться политиками маршрутизации) мы можем очень гибко применять правила, дифференцируя анонсы.

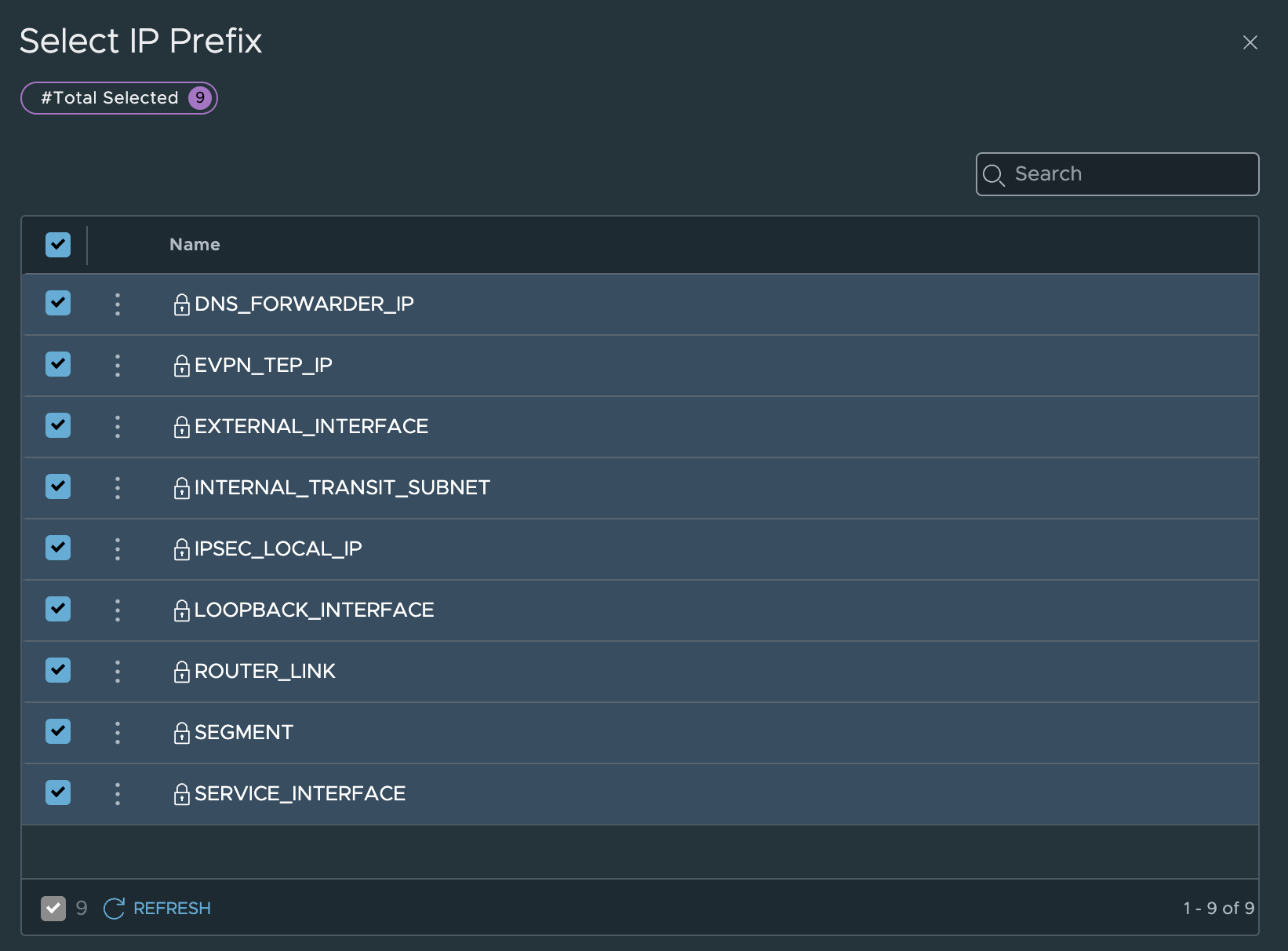

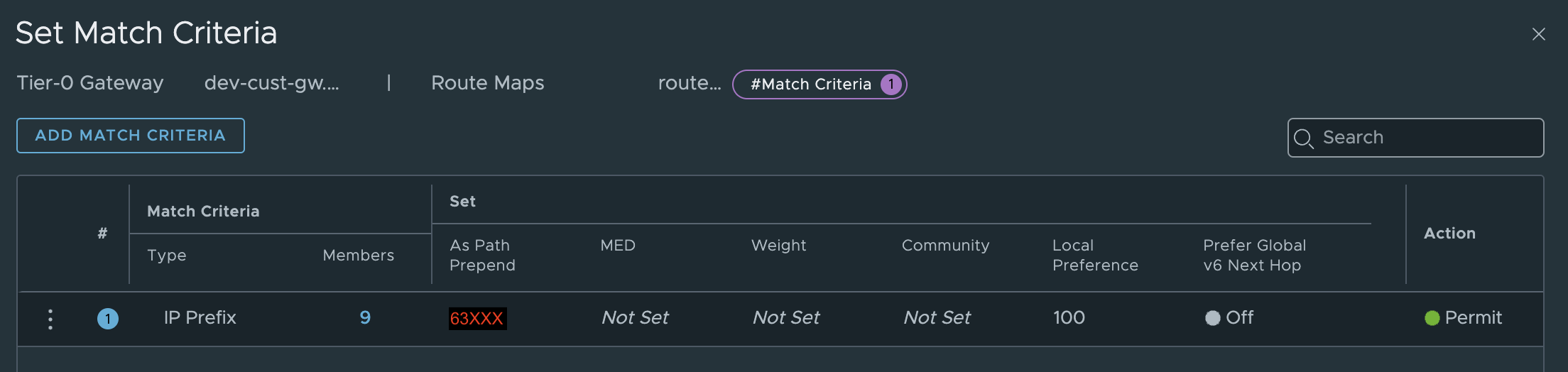

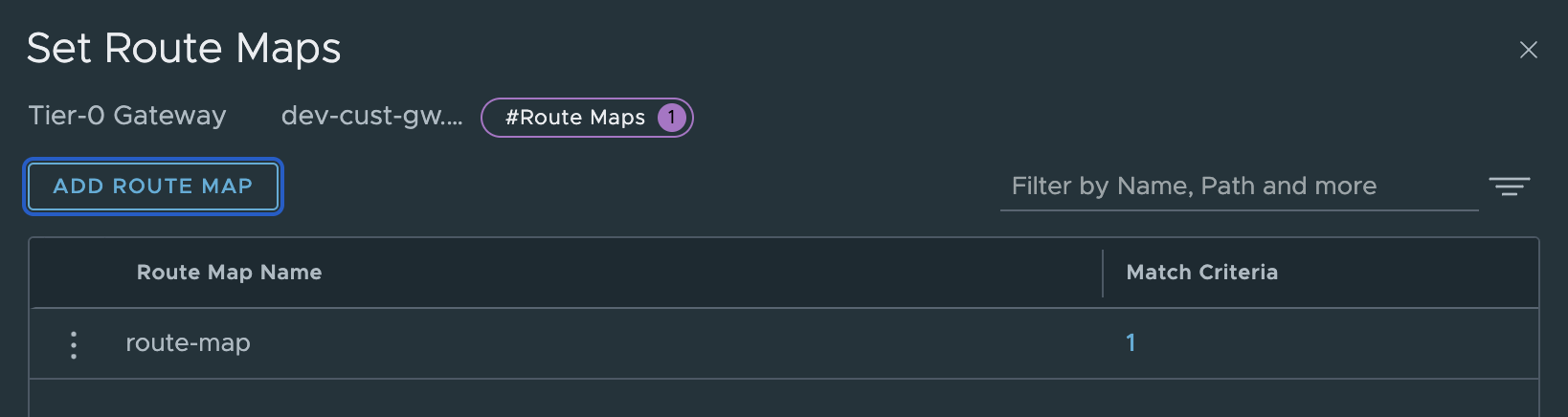

Routing > Route maps > Set route maps > Name “route-map” > Match criteria
Шаг 6. Настраиваем BGP

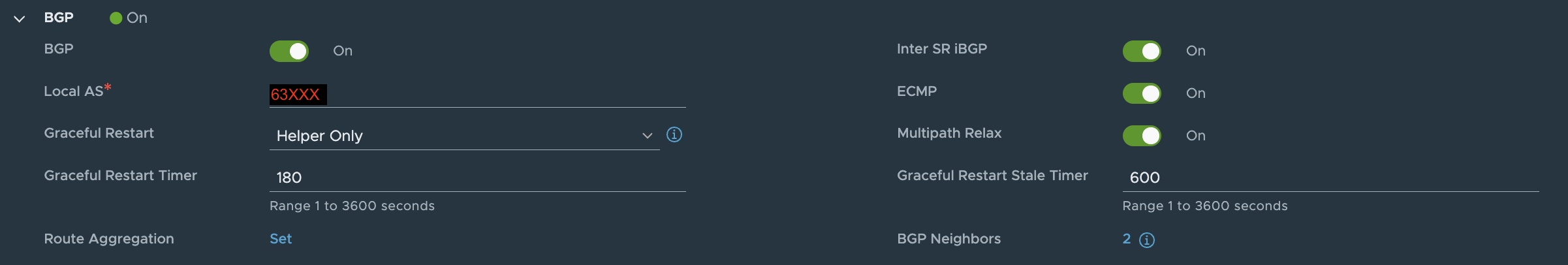

Задаём номер локальной автономной системы. Включаем ECMP.
ECMP - это много путевая маршрутизация с равной стоимостью — это стратегия маршрутизации, при которой пересылка пакетов в одно место назначения может происходить по нескольким лучшим путям с одинаковым приоритетом маршрутизации.
0: reserved.
1-64.495: public AS numbers.
64.496 – 64.511 – reserved to use in documentation.
64.512 – 65.534 – private AS numbers.
65.535 – reserved.
{.is-info}

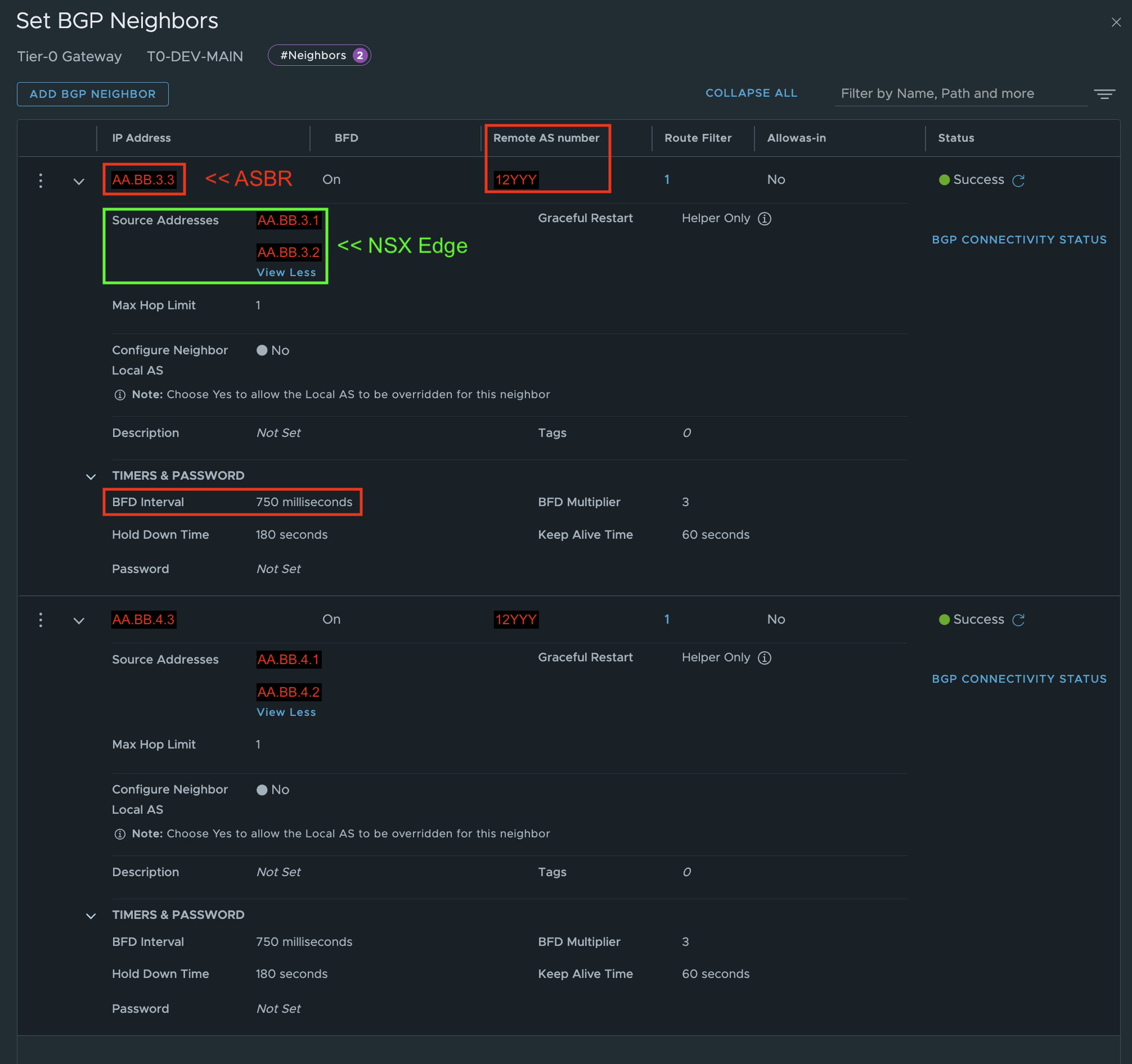

BGP neighbors > Set BGP neighbors
Указываем пиры, включаем BFD и поднимаем сессию с бордерами. BFD интервал указываем 750мс
Bidirectional Forwarding Detection (BFD) - протокол, позволяющий быстро обнаруживать проблемы связности маршрутизаторов на IP уровне и тем самым обеспечивающий быструю сходимость протоколов маршрутизации.
BFD - двусторонний протокол, оба маршрутизатора генерируют BFD пакеты, а также отвечают на BFD пакеты посланные соседом.

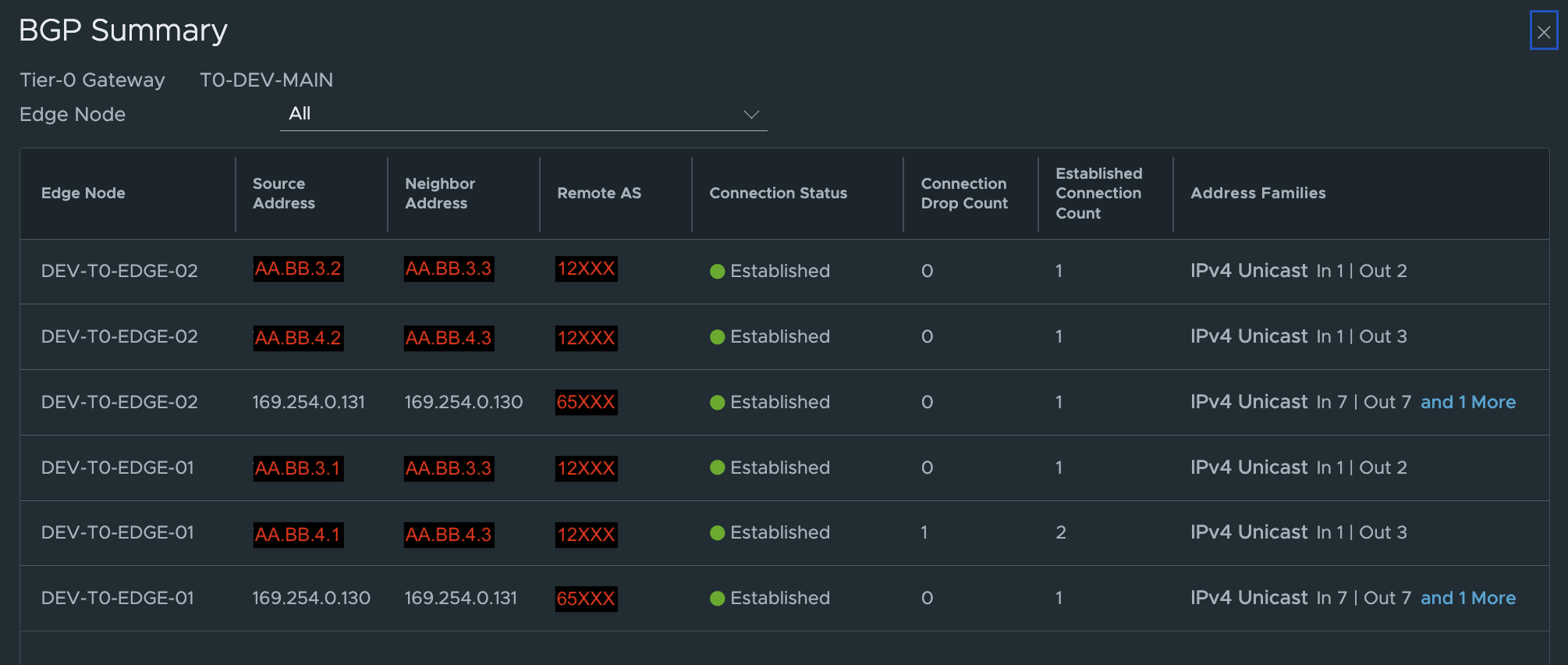

Настраиваем бордеры и проверяем состояние BGP.
