Объединение портов ESXi и ESX (NIC Teaming)

Распределение нагрузки трафика между физическими и виртуальными сетями.

Также обеспечивает пассивную отказоустойчивость, в случае сбоя оборудования или сбоя в работе сети.

Для того, чтобы использовать NIC Teaming нам потребуется минимум два активных сетевых адаптера.

Настройка NIC Teaming

Для настройки будем использовать vSphere клиент.

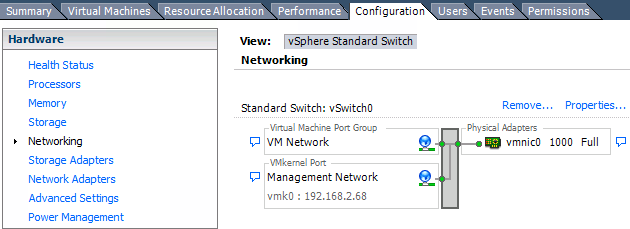

Шаг 1. Подключаемся к хосту и переходим на вкладку Конфигурация, Сеть (Configuration - Networking )

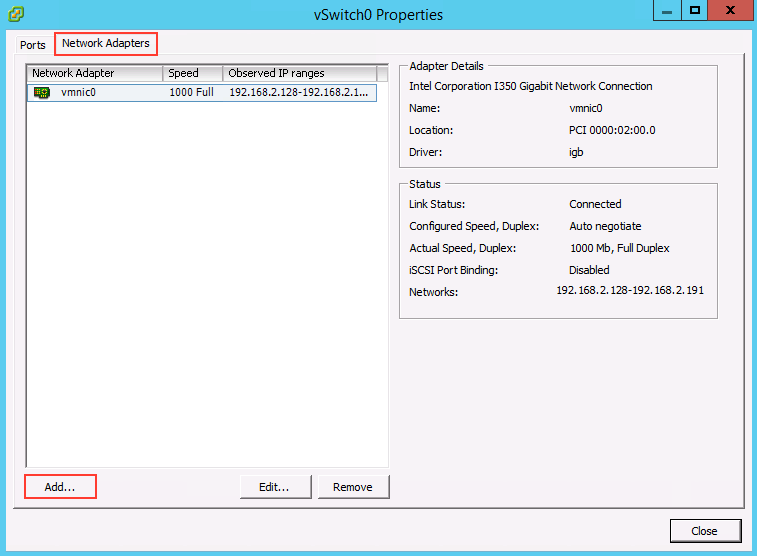

Шаг 2. Переходим в свойства - сетевые адаптеры (network adapters) - Добавить (Add).

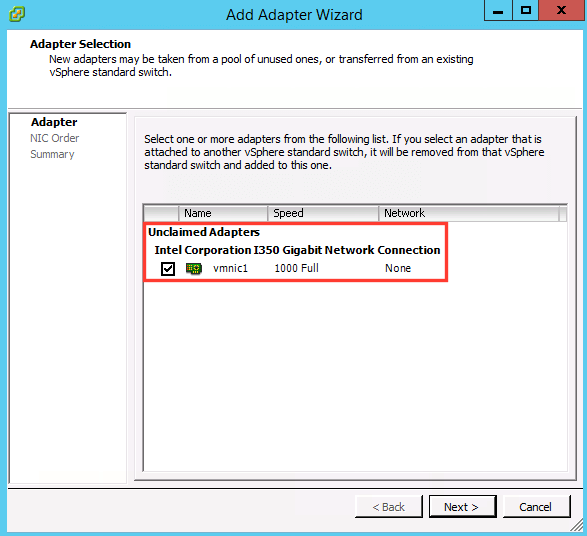

Шаг 3. Выбираем неназначенный интерфейс и нажимаем Далее.

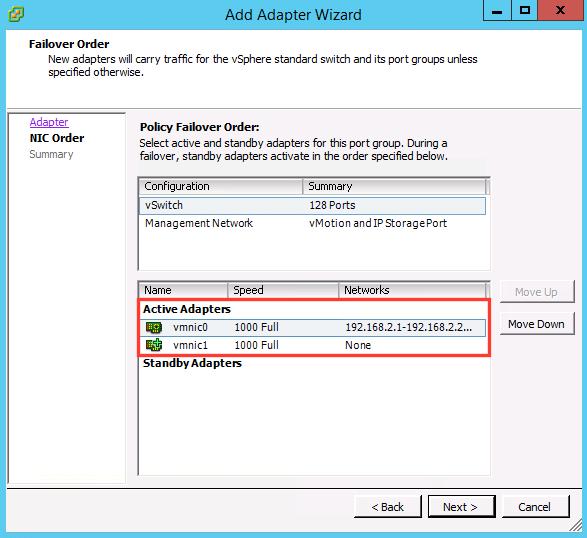

Шаг 4. Проверяем что выбранные адаптеры находятся под вкладкой Активные адапторы

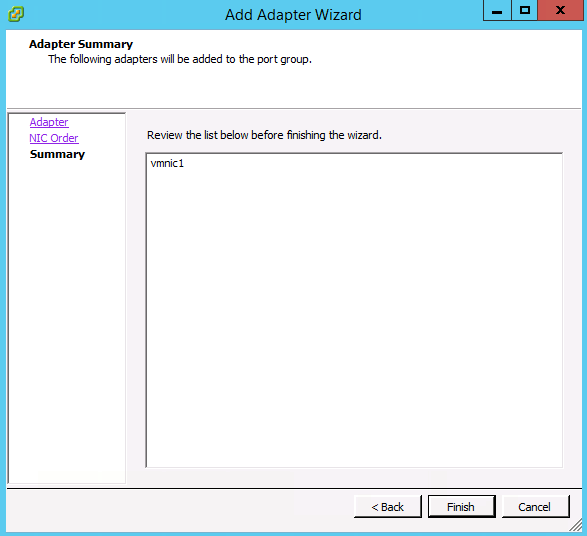

Шаг 5. Нажимаем Далее и Финиш

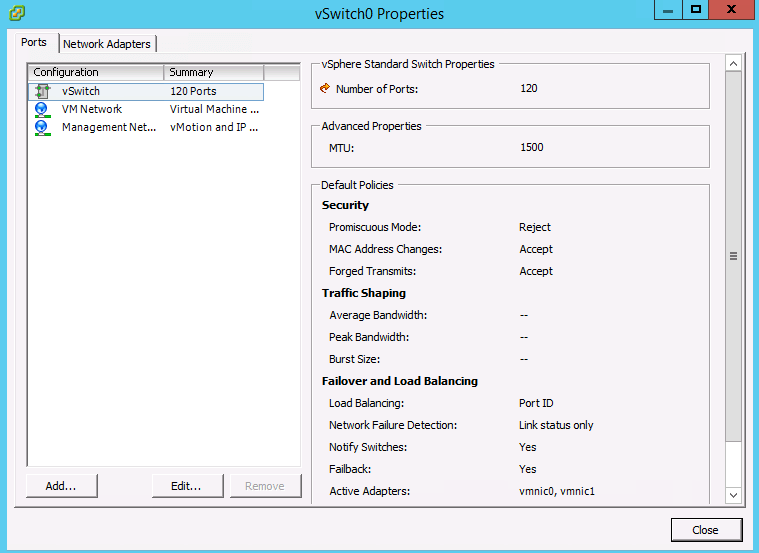

Шаг 6. На вкладке портов выбираем необходимую группу портов и переходим в свойства

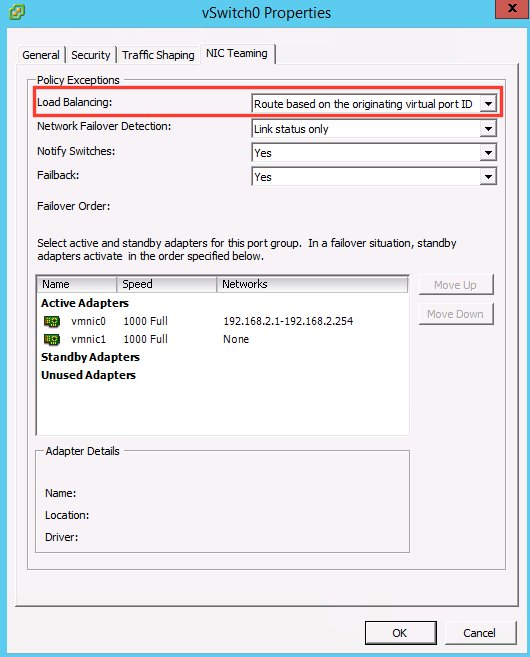

Шаг 7. Переходим на вкладку NIC Teaming и выбираем нужную политику балансировки нагрузки

Режимы работы

Route based on the originating virtual switch port ID – распределение на основе идентификатора порта виртуального коммутатора. Этот механизм используется по умолчанию. Он выбирает для uplink-порт, на основании номера виртуального порта на виртуальном коммутаторе. Один виртуальный адаптер может одновременно использовать только один физический адаптер.

Данный механизм может обеспечивать равномерное распределение, если количество виртуальных сетевых адаптеров превышает количество физических адаптеров. Он не подходит для виртуальных серверов, обрабатывающих большое количество запросов от разных клиентов, когда необходимо разделять трафик одной виртуальной машины (с одним виртуальным сетевым адаптером) по нескольким NIC’ам. Этот механизм не позволяет использовать технологию агрегирования каналов 802.3ad. Кроме всего прочего проблемы могут возникнуть с доступом к IP-хранилищам (iSCSI, NFS), так как VMkernel аналогично сможет использовать только один физический NIC для работы с разными iSCSI-таргетами.

Route based on source MAC hash - распределение на основе хеширования MAC-адреса источника. Этот механизм аналогичен предыдущему и использовался по умолчанию в более ранних версиях ESX Server.

Route based on IP hash - распределение на основе хеширования IP-адреса источника и получателя. Трафик с одной виртуальной машины, направленный на разные IP-адреса, распределяется по разным физическим сетевым адаптерам. Для использования этого механизма необходимо включить поддержку 802.3ad на физическом коммутаторе, к которому подключен ESX Server.

Равномерность распределения трафика зависит от числа TCP/IP-сессий между хостом и различными клиентами. При большом количестве соединений Route based on IP hash позволяет распределять нагрузку наиболее равномерно и не имеет недостатков присущих механизму Route based on the originating virtual switch port ID.

Use explicit failover order - для передачи трафика используется первый по списку активный физический сетевой адаптер виртуального коммутатора, определенный параметром failover order, который определяет Active/Standby режим NIC’ов по отношению к виртуальному коммутатору.

Этот механизм удобно использовать на уровне портов виртуальных машин, сервисной консоли и VMkernel. Например, установив для сервисной консоли активный режим первого NIC’а и пассивный для второго, а для порта VMkernel соответственно наоборот, можно таким образом сконфигурировать failover для сетей управления.
