Настройка изолированных сетей в OpenNebula используя VxLAN в Open vSwitch

Рассмотрим решение по созданию виртуальных приватных сетей для виртуальных ресурсов, используя технологию сетевой виртуализации VxLAN (Virtual eXtensible Local Area Network) в открытом программном коммутаторе Open vSwitch.

VxLAN является технологией сетевой виртуализации, созданной для решения проблем масштабируемости в больших системах облачных вычислений. Она использует схожую с VLAN технику для MAC инкапсуляции Layer 2 Ethernet кадров в UDP-пакеты, порт 4789.

Технология VxLAN - это способ создания новых логических L2-сетей в рамках уже существующих L3-сетей. В одной VxLAN-сети виртуальная машина уникально идентифицируется двумя следующими параметрами:

VXLAN Network Identifier (VNI) - 24-битный идентификатор виртуальной сети, а значит их всего может быть более 16 миллионов штук.
MAC-адрес сервера.

Задача состоит в том, чтобы создать несколько изолированных друг от друга локальных сетей для виртуальных ресурсов между гипервизорами.

Гипервизоры:

vmm01.devserver.network - 172.16.1.1
vmm02.devserver.network - 172.16.1.2
vmm03.devserver.network - 172.16.1.3
vmm04.devserver.network - 172.16.1.4
vmm05.devserver.network - 172.16.1.5

Шаг 1. Установка Open vSwitch

Установка Open vSwitch так же детально описана в одной из моих статей.

yum install https://rdoproject.org/repos/rdo-release.rpm -y

yum install openvswitch -y

Добавим сервис в автозагрузку отключив работу NetworkManager.

systemctl start openvswitch.service
systemctl enable openvswitch.service
systemctl disable NetworkManager
systemctl stop NetworkManager
systemctl enable network.service
systemctl start network.service

Шаг 2. Создаем бридж интерфейc и выполнеям его настройку

Создаем бридж с именем isolate. Выполняем настройку физического интерфейса на работу через бридж, а так же создаем и настраиваем сам бридж интерфейс.

ovs-vsctl add-br isolate

/etc/sysconfig/network-scripts/ifcfg-eth1

DEVICE="eth1"
DEVICETYPE="OVSIntPort"
NM_CONTROLLED="yes"
ONBOOT="yes"
TYPE="OVSPort"
OVS_BRIDGE=isolate

/etc/sysconfig/network-scripts/ifcfg-isolate

DEVICE="isolate"
NM_CONTROLLED="no"
ONBOOT="yes"
TYPE="OVSBridge"
BOOTPROTO="static"
IPADDR=172.16.1.Х
PREFIX=24

Добавляем физический порт в бридж и перезагружаем сеть для применения изменений.

ovs-vsctl add-port isolate eth1 && systemctl restart network

Шаг 3. Поднимаем туннели между гипервизорами

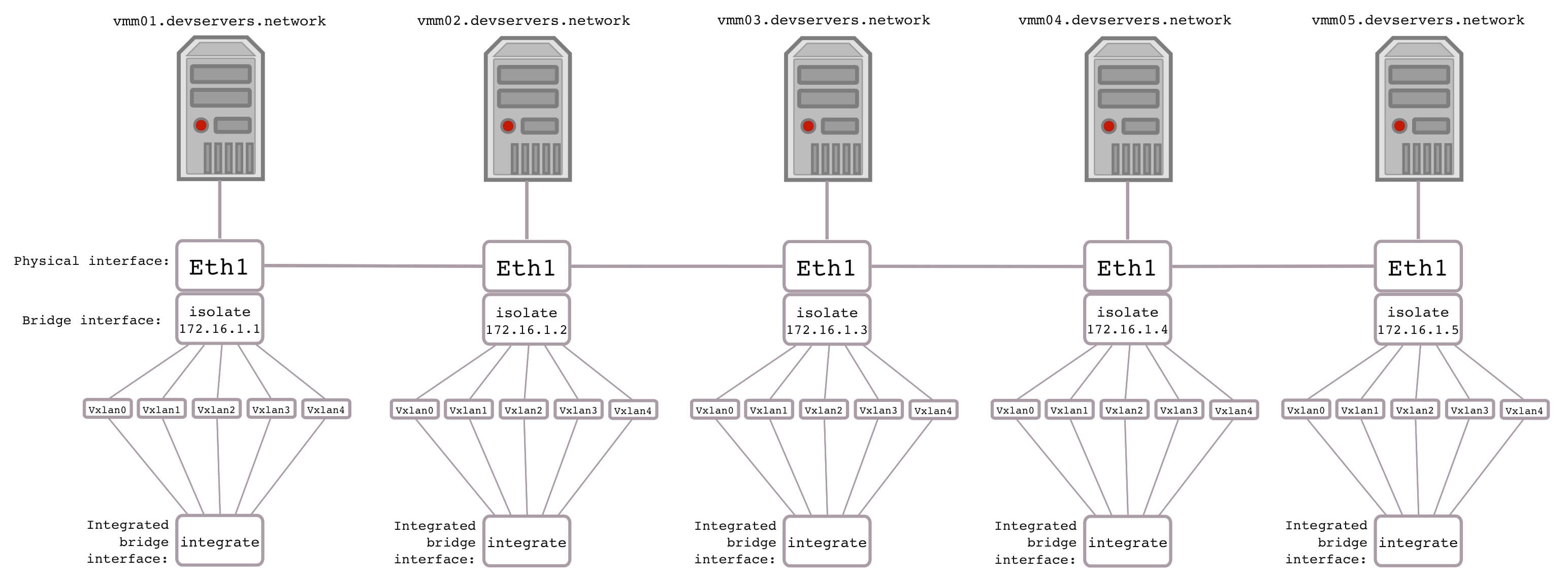

Создаем связующий бридж на каждом хосте с гипервизором и поднимаем туннели с другими гипервизорами через него.

vmm01.devservers.network

ovs-vsctl add-br integrate

Создаем туннель со вторым, третьим, четвертым и пятым хостом.

ovs-vsctl add-port integrate vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.1.2
ovs-vsctl add-port integrate vxlan1 -- set Interface vxlan1 type=vxlan options:remote_ip=172.16.1.3
ovs-vsctl add-port integrate vxlan2 -- set Interface vxlan2 type=vxlan options:remote_ip=172.16.1.4
ovs-vsctl add-port integrate vxlan3 -- set Interface vxlan3 type=vxlan options:remote_ip=172.16.1.5

vmm02.devservers.network

ovs-vsctl add-br integrate

Создаем туннель с первым, третьим, четвертым и пятым хостом.

ovs-vsctl add-port integrate vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.1.1
ovs-vsctl add-port integrate vxlan1 -- set Interface vxlan1 type=vxlan options:remote_ip=172.16.1.3
ovs-vsctl add-port integrate vxlan2 -- set Interface vxlan2 type=vxlan options:remote_ip=172.16.1.4
ovs-vsctl add-port integrate vxlan3 -- set Interface vxlan3 type=vxlan options:remote_ip=172.16.1.5

vmm03.devservers.network

ovs-vsctl add-br integrate

Создаем туннель с первым, вторым, четвертым и пятым хостом.

ovs-vsctl add-port integrate vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.1.1
ovs-vsctl add-port integrate vxlan1 -- set Interface vxlan1 type=vxlan options:remote_ip=172.16.1.2
ovs-vsctl add-port integrate vxlan2 -- set Interface vxlan2 type=vxlan options:remote_ip=172.16.1.4
ovs-vsctl add-port integrate vxlan3 -- set Interface vxlan3 type=vxlan options:remote_ip=172.16.1.5

vmm04.devservers.network

ovs-vsctl add-br integrate

Создаем туннель с первым, вторым, третьим и пятым хостом.

ovs-vsctl add-port integrate vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.1.1
ovs-vsctl add-port integrate vxlan1 -- set Interface vxlan1 type=vxlan options:remote_ip=172.16.1.2
ovs-vsctl add-port integrate vxlan2 -- set Interface vxlan2 type=vxlan options:remote_ip=172.16.1.3
ovs-vsctl add-port integrate vxlan3 -- set Interface vxlan3 type=vxlan options:remote_ip=172.16.1.5

vmm05.devservers.network

ovs-vsctl add-br integrate

Создаем туннель с первым, вторым, третьим и четвертым хостом.

ovs-vsctl add-port integrate vxlan0 -- set Interface vxlan0 type=vxlan options:remote_ip=172.16.1.1
ovs-vsctl add-port integrate vxlan1 -- set Interface vxlan1 type=vxlan options:remote_ip=172.16.1.2
ovs-vsctl add-port integrate vxlan2 -- set Interface vxlan2 type=vxlan options:remote_ip=172.16.1.3
ovs-vsctl add-port integrate vxlan3 -- set Interface vxlan3 type=vxlan options:remote_ip=172.16.1.4

Проверяем конфигурацию:

Bridge integrate
    Port integrate
        Interface integrate
            type: internal
    Port "vxlan2"
        Interface "vxlan2"
            type: vxlan
            options: {remote_ip="172.16.1.4"}
    Port "vxlan3"
        Interface "vxlan3"
            type: vxlan
            options: {remote_ip="172.16.1.5"}
    Port "vxlan0"
        Interface "vxlan0"
            type: vxlan
            options: {remote_ip="172.16.1.2"}
    Port "vxlan1"
        Interface "vxlan1"
            type: vxlan
            options: {remote_ip="172.16.1.3"}
Bridge isolate
    Port isolate
        Interface isolate
            type: internal
    Port "eth1"
        Interface "eth1"
ovs_version: "2.9.0"

Шаг 4. Добавляем новую приватную сеть в OpenNebula

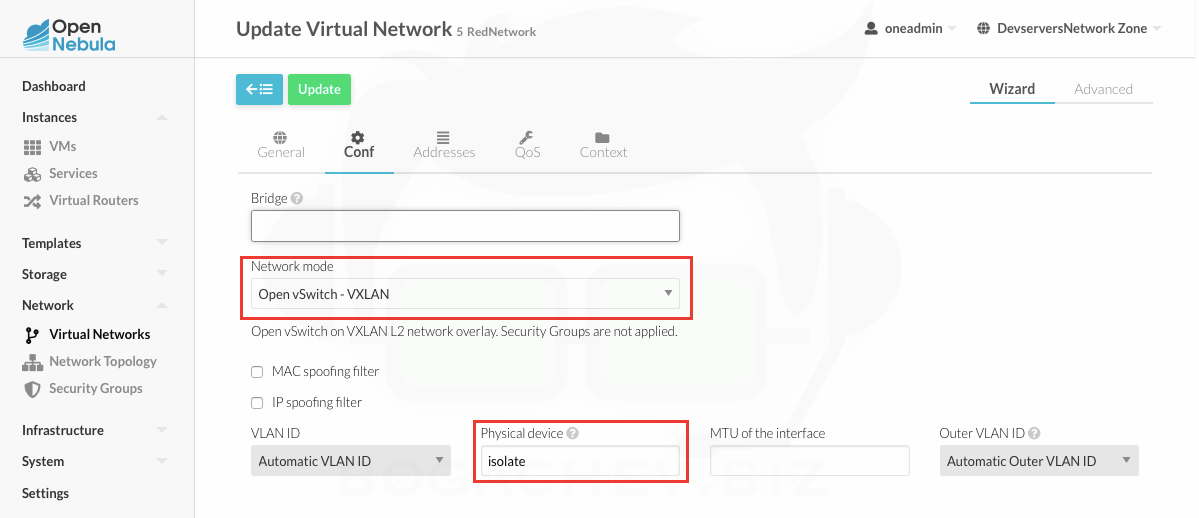

Создаем новую виртуальную сеть, к примеру RedNetwork, выбираем тип Open vSwitch - VXLAN и указываем isolate в качестве интерфейса для обмена трафиком.

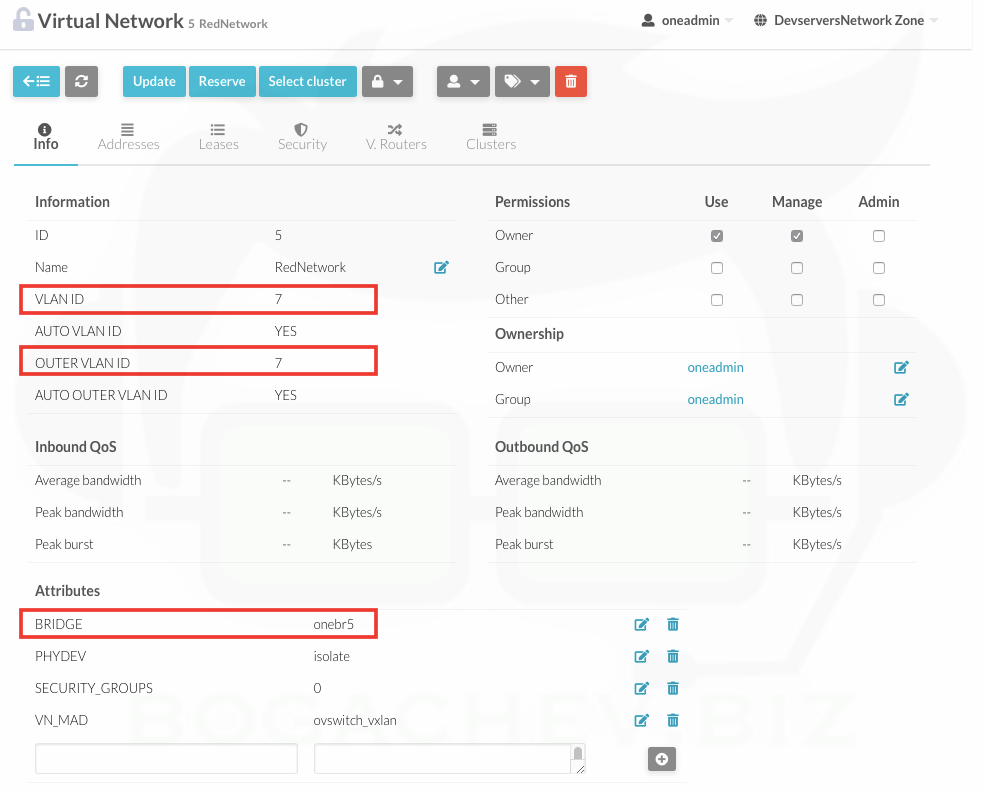

После создания сети будет автоматически добавлен новый бридж для данной сети, а так же присвоен VNI (VxLAN Network Identifier) для тэгирования трафика. Нумерацию VNI в OpenNebula можно указать в конфигурационном файле /etc/one/oned.conf, параметр VXLAN_IDS.

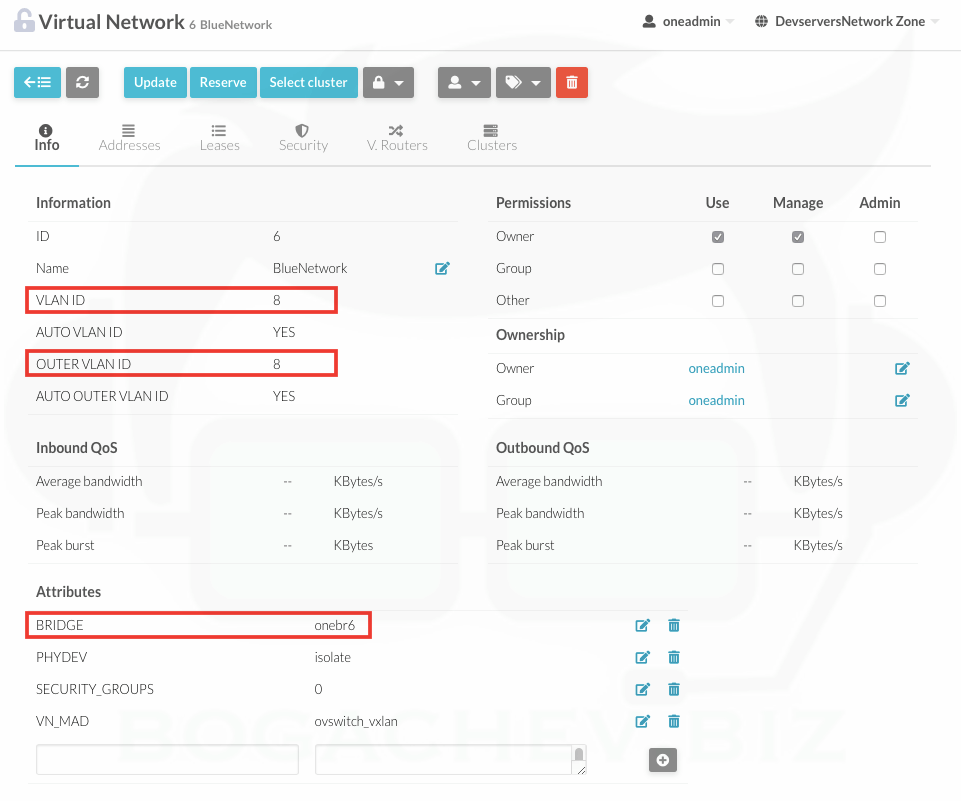

В примере я добавил вторую виртуальную сеть с такой же адресацией и назвал её BlueNetwork, чтобы показать, что сети не пересекаются между собой и остаются в рамках своего VNI.

Шаг 5. Создаем виртуальные сервера и проверяем

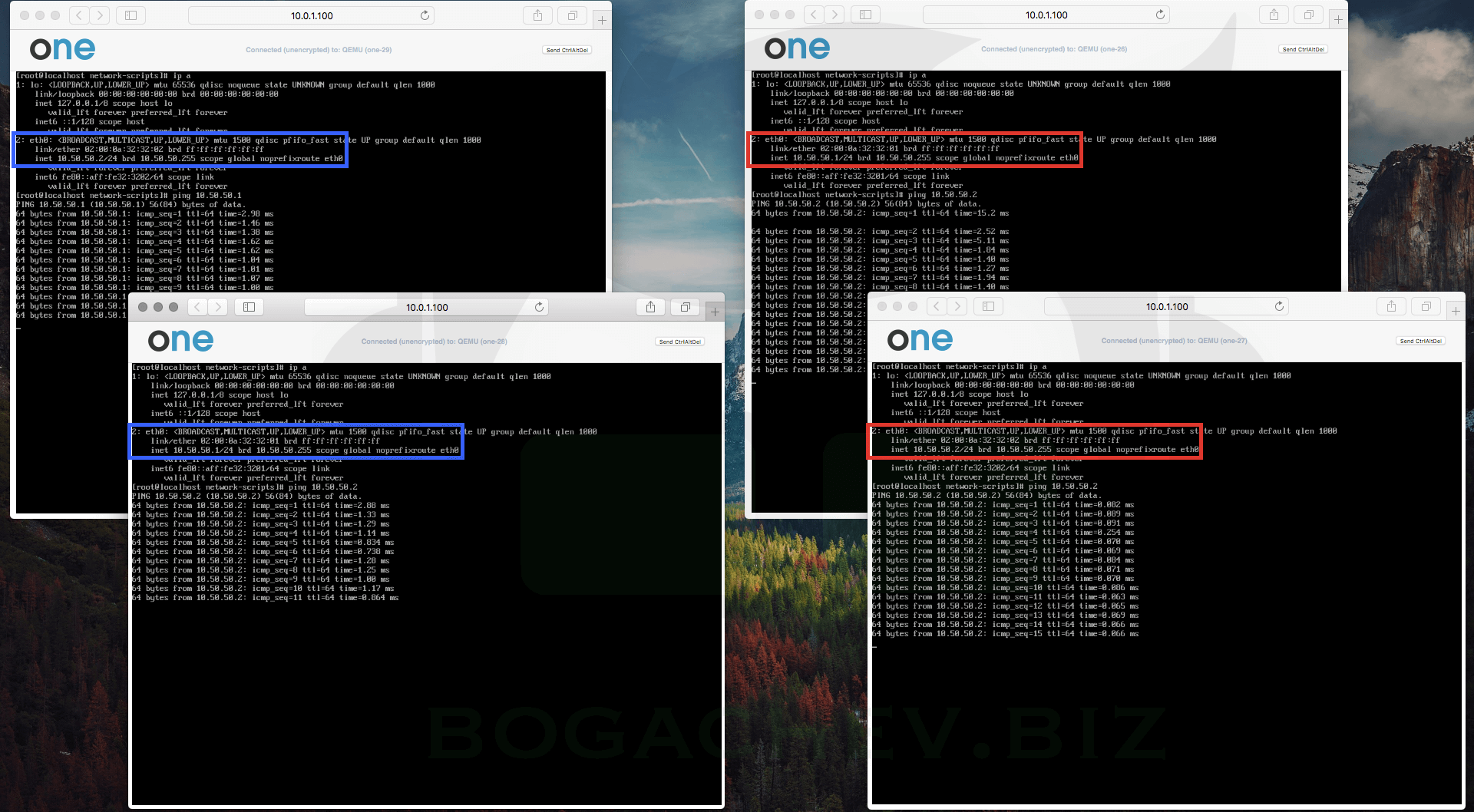

Создаем, два виртуальных сервера с адресами 10.50.50.1 и 10.50.50.2 в сети RedNetwork и два сервера с такой же адресацией в сети BlueNetwork. Проверяем доступность. (Наглядный пример работы представлен в видео-уроке к данной статье)
