Настройка RAID1 на RAID-контроллере LSI MegaRAID
Настройка RAID1 на RAID-контроллере LSI MegaRAID

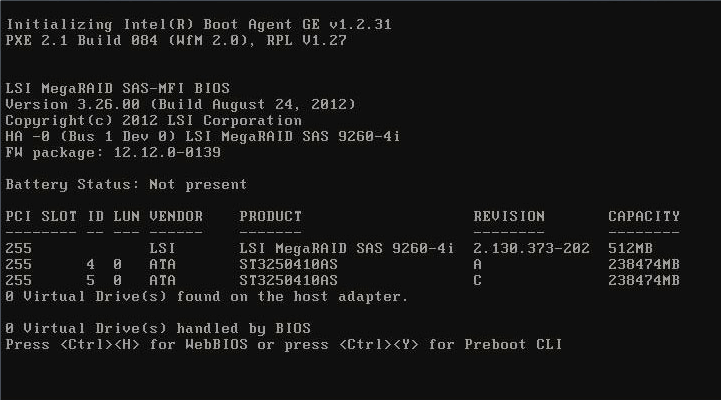

Во время загрузки BIOS-а будет предложено перейти в управление самим контроллером.
Для этого — нажимаем комбинацию Ctrl+H:

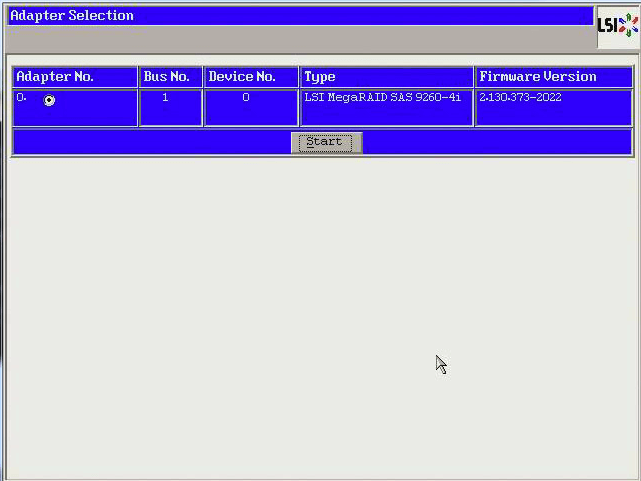

В следующем окне предлагается выбрать какой именно из адаптеров (если их несколько) будем настраивать.
Тут он один:

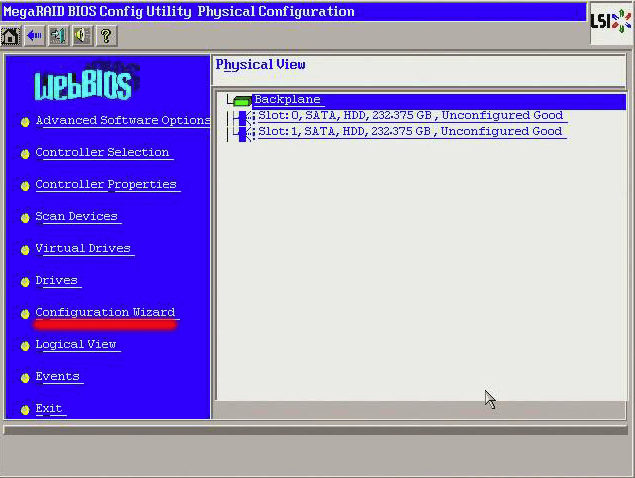

Далее — мы попадаем в основное окно конфигуратора.
Для настройки RAID — нажимаем Configuration Wizard:

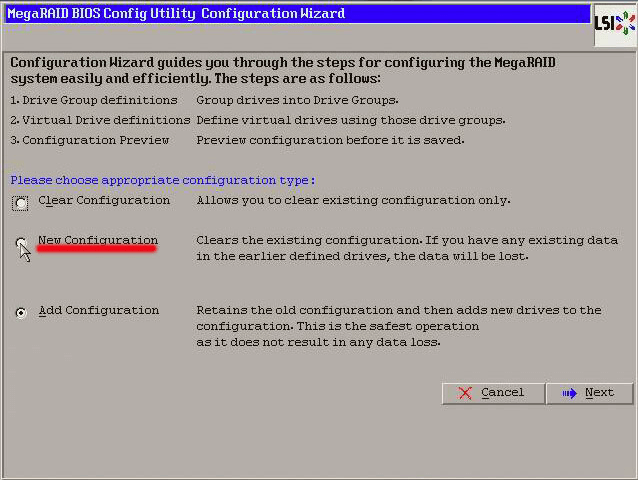

В следующем окне нам предлагается выбрать — что именно требуется сделать:
Clear Configuration — удалить существующую конфигурацию;New Configuration — удалить существующую и создать вместо неё новую конфигурацию, при этом все данные будут утеряны;Add Configuration — сохранить предыдущую конфигурацию и потом добавить новую, при этом данные не будут утеряны.
Так как в примере рассматривается установка на новом сервере — выбираем New Configuration:
Теперь у нас запрашивают подтверждение выполнения операции — удаление старой и создание новой конфигурации и виртуального устройства.
Ещё раз предупреждают, что все данные будут утеряны:

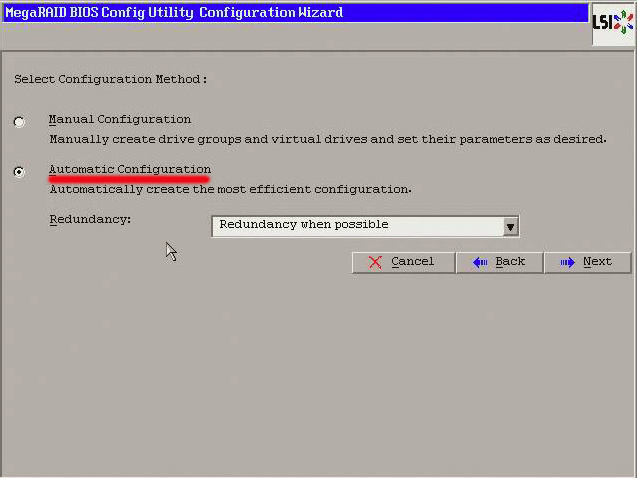

В следующем окне — выбираем Automatic Configuration, поле Redundancy («избыточность») можно не трогать:

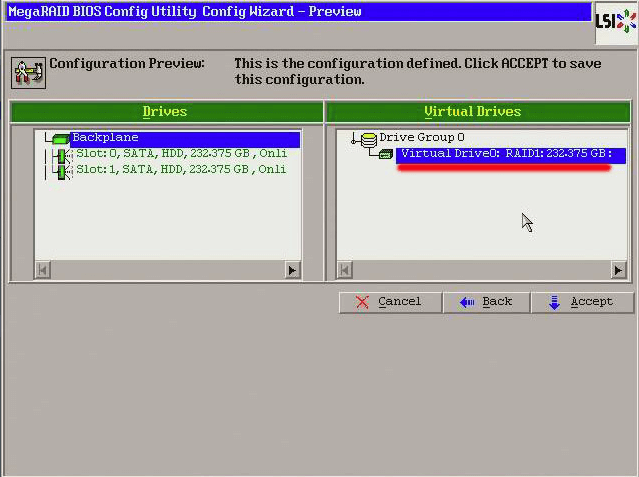

Проверяем созданную конфигурацию: слева физические устройства, справа — виртуальный жесткий диск:

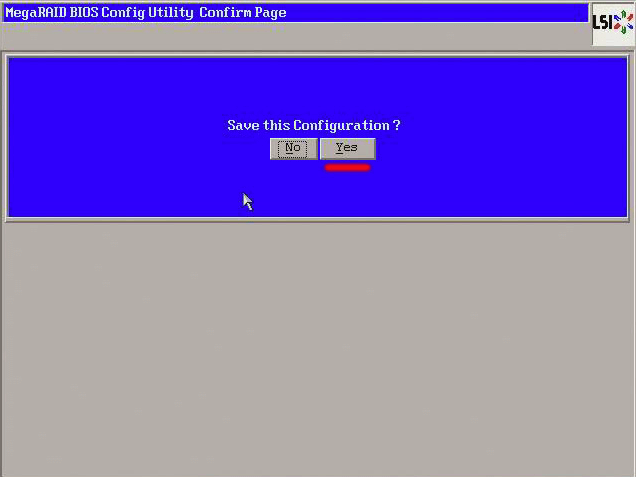

Снова запрашивает подтверждение, и снова нажимаем Yes:

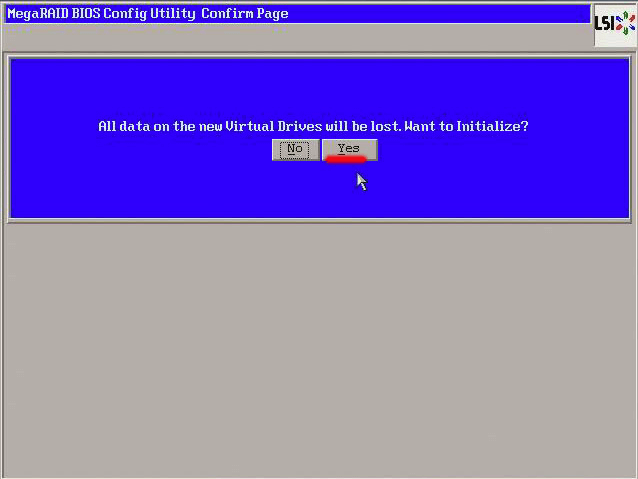

И ещё раз предупреждение о том, что все данные будут уничтожены — опять кликаем Yes:

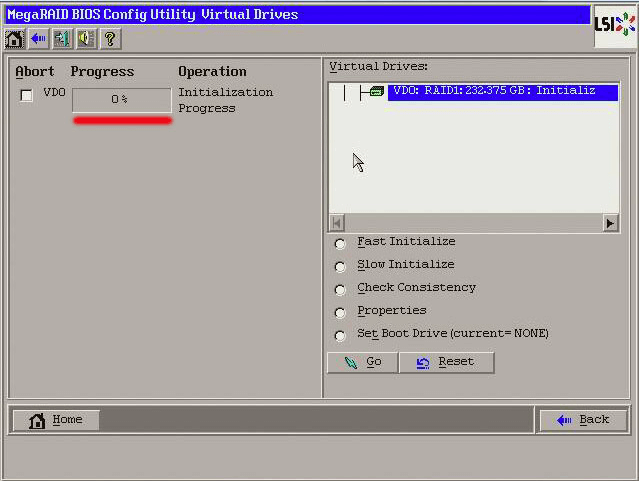

Далее выполняется инициализация нового устройства, проходит очень быстро:

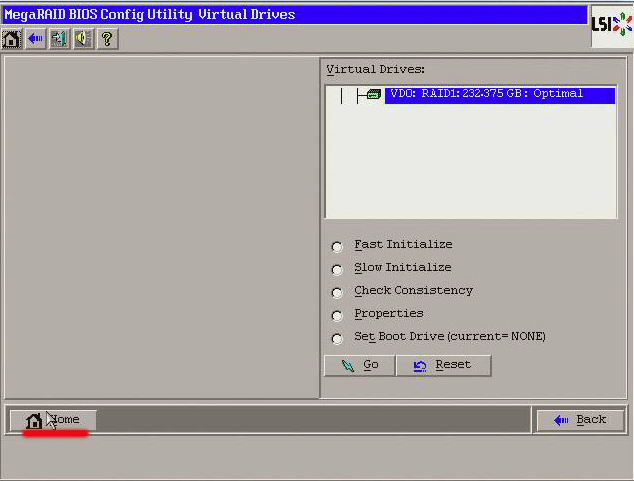

После окончания процесса инициализации — можно нажимать Home:

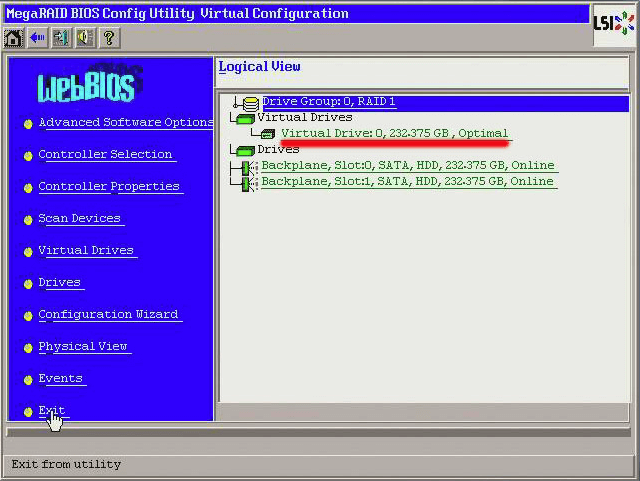

Обратите внимание на правую часть окна — и сравните его с третьим скриншотом из статьи — теперь у нас появились Drive Group и Virtual Drive.
Нажимаем Exit:
Подтверждаем завершение работы с конфигурационной утилитой LSI MegaRAID SAS-9260-4i, жмём Yes
Настройка контроллера завершена, можно перезагружать сервер и начинать установку операционной системы.

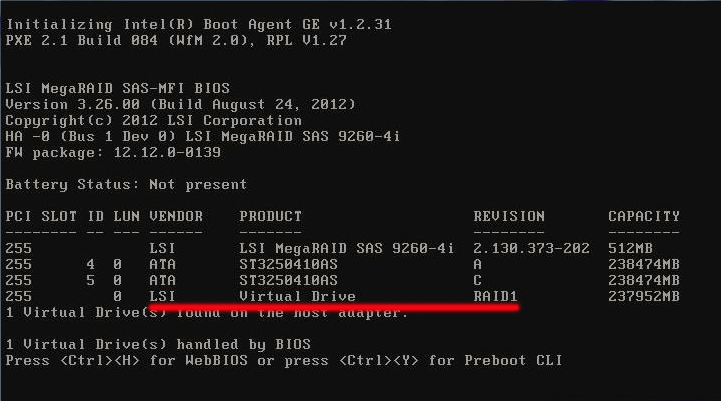

Во время следующей загрузки — обратите внимание на список устройств — и тут отображается наш новый Virtual Drive и его схема — RAID1:
